የኤሌክትሪክ ክሮስ ክንድ
የሙቅ ማጥለቅ ጋላቫኒዝድ ኤሌክትሪክ መስቀል ክንድ
የተለያዩ የምርት / የጅምላ ሞዴሎች / ድጋፍ ማበጀት
| መጠኖች(ሚሜ) | |||
| የተለመዱ ዝርዝሮች | L | W | E |
| ∠63*6*1500 | 1500 | 63 | 6 |
| ∠63*6*3000 | 3000 | 63 | 6 |
| ∠75*8*1500 | 1500 | 75 | 8 |
| ሌላ ሞዴል ማበጀት ይቻላል | |||
የኤሌክትሪክ ክሮስ ክንድ
ቀጥ ያለ የመስቀል ክንድ: ያለ መቀርቀሪያ በመደበኛነት ብቻ ፣ በአቀባዊ ጭነት እና በሽቦው አግድም ጭነት ፣የውጥረት መስቀል ክንድ፡ በቋሚ እና አግድም ጭነት ስር መሪ፣ ድሆች ደግሞ የሽቦ መጎተት ኃይልን ይሸከማሉ።
ከሽቦው አቀባዊ እና አግድም ጭነት በስተቀር የመስቀል ክንድ አንግል ትልቅ ነጠላ የሽቦ ውጥረትን ይሸከማል።በመስቀል ክንድ ኃይል መሠረት, ቀጥተኛ በትር ወይም 15 አንግል ምሰሶ ነጠላ መስቀል ክንድ, በትር በላይ 15 ዲግሪ ጥግ ላይ ያለውን ጥግ በታች, ውጥረት በትር, ተርሚናል በትር, ድርብ መስቀል ክንድ ጋር ቅርንጫፍ በትር.የመስቀል ክንድ አጠቃላይ ጭነት ከ 300 ሚሊ ሜትር ጫፍ ላይ, ቀጥ ያለ የመስቀል ክንድ በጎን በኩል መጫን አለበት, የቅርንጫፍ አንግል ምሰሶ, ምሰሶ ተርሚናል, ዘንግ መስቀል ክንድ በክር ጎኑ ውስጥ መጫን አለበት.

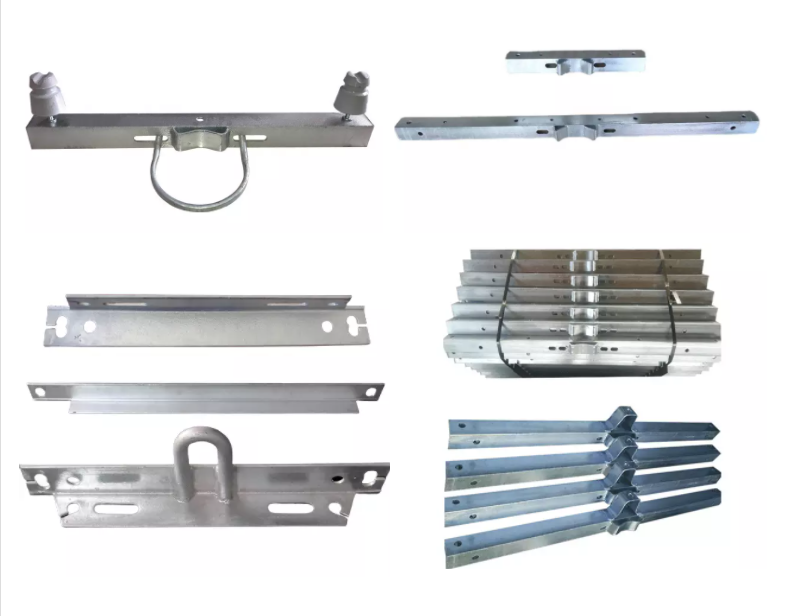

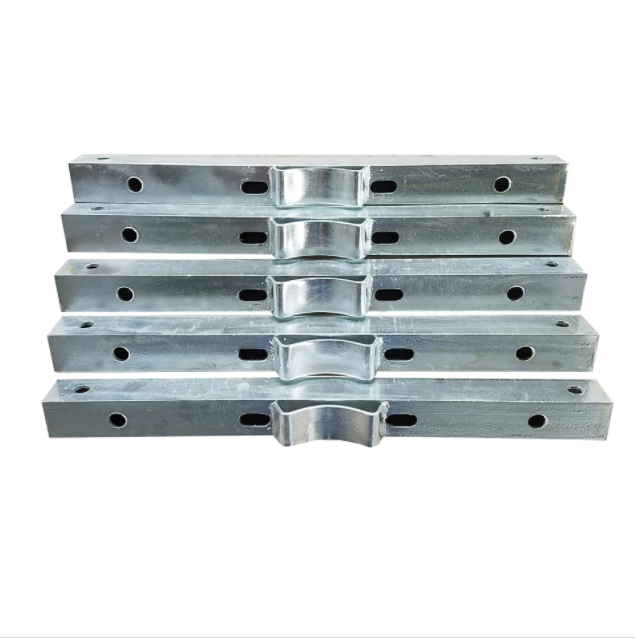

የምርት ማሳያ
የንድፍ ዝርዝር
| ዓይነት | አንቀሳቅሷል ብረት መስቀል ክንድ |
| ተስማሚ ለ | የኤሌክትሪክ ስርጭት |
| ቁሳቁስ | አብዛኛውን ጊዜ Q345B/A572፣ዝቅተኛው የምርት ጥንካሬ>=345n/mm2፣Q235B/A36፣ዝቅተኛው የትርፍ ጥንካሬ>=235n/mm2፣እንዲሁም ትኩስ ጥቅልል ከQ460፣ASTM573 GR65፣GR50፣SS400፣ SS4920፣እስከ ST |
| የመጠን ቶርላንስ | -0.02 |
| ኃይል | 10 ኪ.ቮ ~ 550 ኪ.ቮ |
| የደህንነት ምክንያት | የወይን ጠጅ ለመምራት የደህንነት ሁኔታ: 8 |
| የንድፍ ጭነት በኪ.ግ | 300 ~ 1000 ኪ.ግ ወደ 50 ሴ.ሜ የሚተገበረው ከፖሊው እስከ ምሰሶው ድረስ ነው |
| ማለስለስ; ማጽዳት; ማስተካከል | ትኩስ ዳይፕ ጋቫቫኒዝድ ASTM A 123 ወይም ሌላ ማንኛውንም ደንበኛ የሚፈልገው። |
| የንፋስ ፍጥነት | 160 ኪ.ሜ በሰዓት.30 ሜ / ሰ |
| አነስተኛ የምርት ጥንካሬ | 355 ሚ.ፓ |
| ቢያንስ የመጨረሻው የመሸከም አቅም | 490 ሚ.ፓ |
| ከፍተኛው የመሸከም አቅም | 620 ሚ.ፓ |
| መደበኛ | ISO 9001 |
| የአንድ ክፍል ርዝመት | በ 14 ሜትር ውስጥ አንድ ጊዜ ያለ ተንሸራታች መገጣጠሚያ ሲፈጠር |
| ውፍረት | ከ 1 ሚሜ እስከ 30 ሚሜ |
| የምርት ሂደት | እንደገና የቁስ ሙከራ → መቁረጫ → መቅረጽ ወይም መታጠፍ →Welidng ( ቁመታዊ ) → ልኬት ማረጋገጥ →Flange ብየዳ →ቀዳዳ ቁፋሮ |
| →ካሊብሬሽን → ዲቡር →የጋላናይዜሽን ወይም የዱቄት ሽፋን፣ ሥዕል → ሪካሊብሬሽን → ክር → እሽጎች | |
| የዋልታዎች መገጣጠሚያ | ሁነታን አስገባ፣ የውስጥ ብልጭታ ሁነታ፣ ፊት ለፊት መጋጠሚያ ሁነታ። |
